УСД-46 PRO ультразвуковой дефектоскоп

Развертка

мин.: 0 - 2 мкс (0 - 5,9 мм)
макс.: 0 - 1000 мкс (0-5950 мм, сталь))
с шагом 0.01, 0.1, 1, 10, 100

Задержка

от -4 мкс до 1000 мкс
с шагом 0.01, 0.1, 1, 10 и 100 мкс

Максимальная длина контролируемого материала (сталь)

до 3000 мм (эхо-режим), 6000 мм (теневой режим)

Диапазон скоростей

1000 - 10 000 м/с

с шагом 1, 10 и 100 м/с

Задержка в призме

0 - 100 мкс
с шагом 0.01, 0.1, 1 мкс

Демпфирование

25 ом / 50 ом/ 1000 Ом

Входной импенданс

50 ом / 600 ом

Зондирующий импульс

радиоимпульс, амплитудой 50 В, с регулируемым числом периодов (0,5-5),
и  изменяемой частотой радиоимпульса

Частота повторений ЗИ

от 50 до 500Гц с шагом 1, 5, 10 и 100 Гц

Усилитель

широкополосный: 0.5-20 МГц (-6 дБ) с возможностью выбора узкополосных фильтров

Диапазон регулировки усиления

100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ

Дополнительная клавиша +dB

программируемая

Временная Регулировка Чувствительности (ВРЧ)

диапазон до 70 дБ, 12 дб/мкс
с построением кривой по 20 опорным точкам
введенным вручную или от контрольных отражателей

Кривая Амплитуда-Расстояние (АРК)

построение по 20 точкам, регулируемая по высоте

Функция АРД

построение по 20 точкам, регулируемая по высоте
с автоматической привязкой к усилению и двумя дополнительными кривыми

Отображение сигналов на экране (визуализация)

А-скан

Режимы работы АСД

дефект в первой зоне,
дефект во второй зоне,
дефект в первой и во второй зонах,
дефект в одной из зон,
по АРК - сравнение сигнала в первой
зоне с кривой амплитуда-расстояние

Детектирование

положительная или отрицательная полуволна,
полное, радиосигнал (во всем диапазоне развертки)

Автоматическая калибровка задержки в призме

по СО-3, V-2, образцу с отражателем

Автоматическая калибровка диапазона контроля при заданной толщине шва

есть

Автоматическая калибровка скорости УЗК

есть

Цифровая фильтрация сигнала

есть

Аналоговая фильтрация сигнала

есть

Отсечка

компенсированная, 0 - 80% высоты экрана

Зоны контроля

две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95%
высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом
1%, индивидуальная логика определения дефектов.

Автоматическая Сигнализация Дефектов (АСД)

световая для каждой зоны отдельно и звуковая

Измерение временных интервалов

от 0 до первого сигнала в зоне или между
сигналами в зонах, по фронту, по максимуму
сигнала или по переходу через "0"

Измерение амплитуды

в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние (АРК)

Сравнение амплитуд по AWS D1.1

Оценка размеров дефектов в режиме классического дефектоскопа

встроенные АРД диаграммы

Сравнение с сохраненным эталонным сигналом

Автоматическое во всем диапазоне усиления

Поддержка стандарта контроля сварных швов AWS D1.1

Да, с автоматическим расчетом D1.1 Ratio

Обработка изображения на экране после «заморозки» экрана

Полнофункциональная обработка и анализ

Дисплей

Цветной высококонтрастный, TFT 640 х 480 точек,
(130 х 100 мм). Специальная функция для работы на ярком солнечном свете

Смена цветовых схем экрана под особенности зрения и условий освещенности

есть

Память

200 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)

Язык меню

русский, английский

Интерфейс

USB

Разъемы преобразователей

2 Lemo00

Аккумулятор

Li-Pol 11.1В, 5000 mА/ч

Время работы

не менее 10 часов работы от встроенного аккумулятора

Внешнее питание

блок питания 220В AC

Напряжение питания

15В / 2,5А  DC

Диапазон рабочих температур

от -30 C до +55 C

Размер (В x Ш x Д)

205 мм x 160 мм x 43 мм

Масса

0,95 кг с аккумуляторами

Наименование

Кол-во

электронный блок УСД-46 PRO со встроенным Li-Pol аккумулятором

1

блок питания сетевой 15В / 220В

1

защитный чехол с блендой и креплением на корпусе оператора

1

кабель Lemo00-Lemo00 1,5м

2

Преобразователь ультразвуковой (по выбору)

4

Кабель USB для связи с ПК

1

Программное обеспечение на CD-диске

1

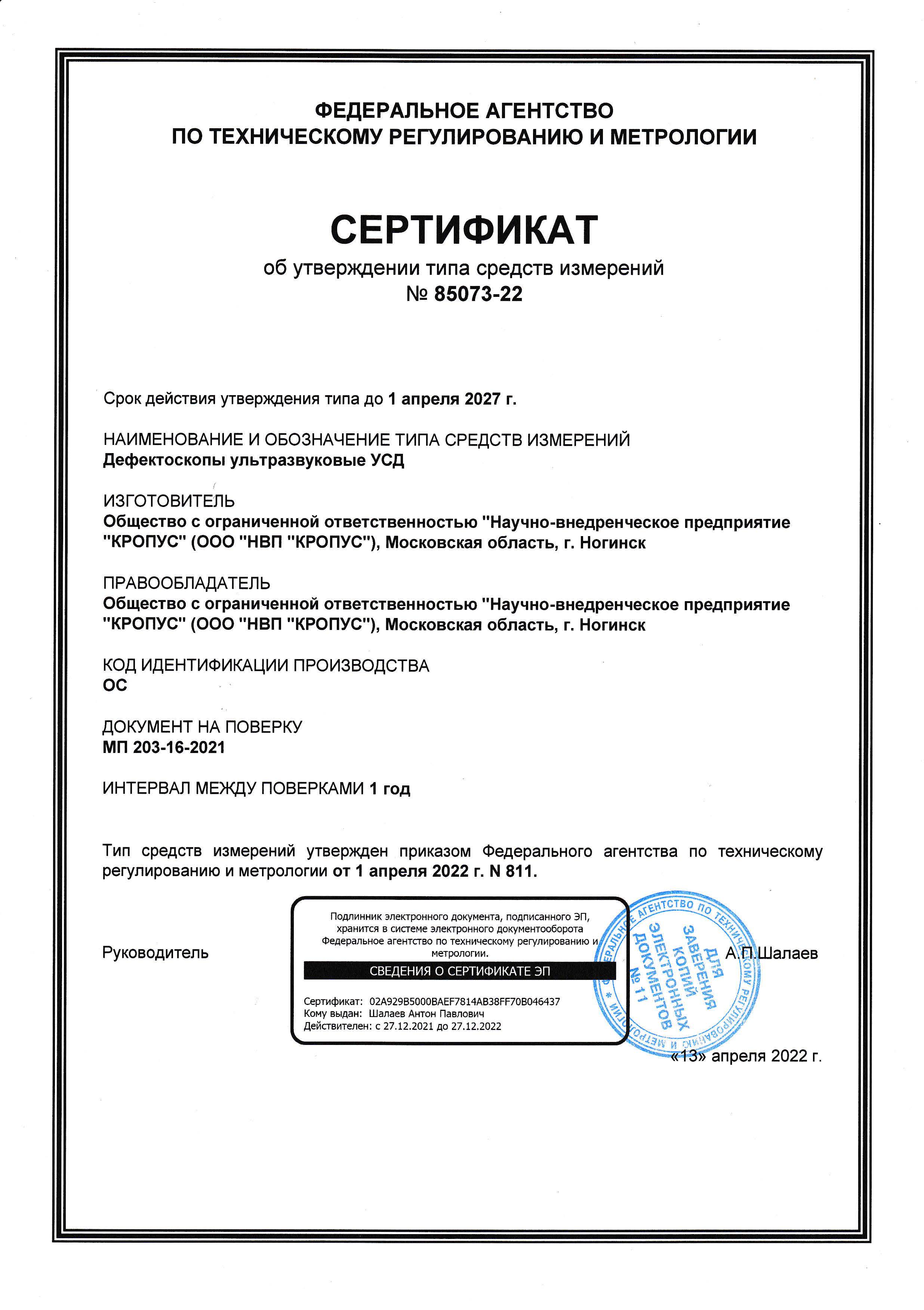

Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки)

1

Кейс для переноски

1
