РАП 100-10 Рентгеновский аппарат

РАП 100-10 Рентгеновский аппарат

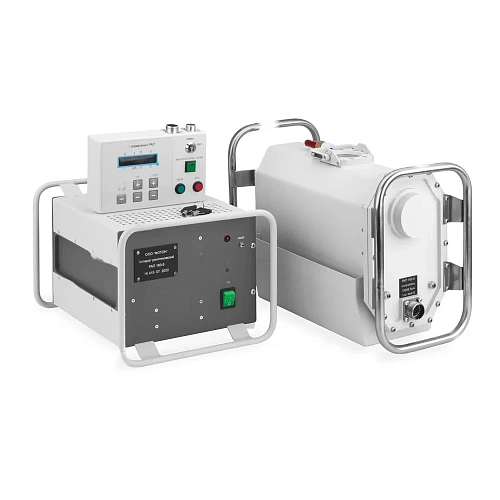

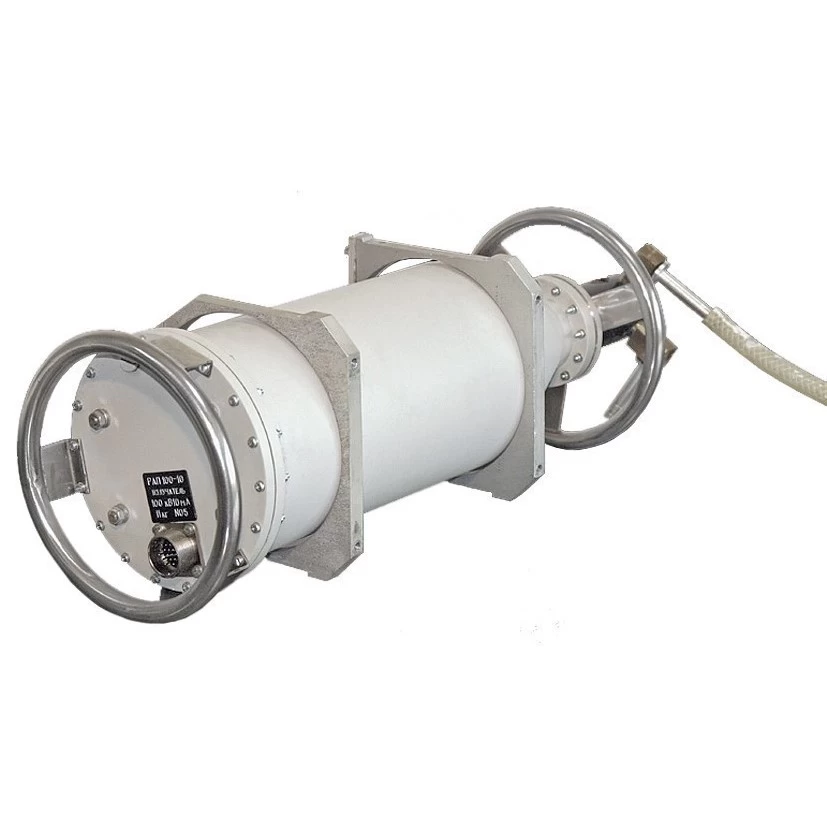

Рентгеновский аппаратт РАП 100-10 может комплектоваться, трубкой с направленным (боковым) выходом 1БПВ23-100 (версия РАП100-10), или трубкой панорамного излучения 1БПВ17-100 (версия РАП 100П-10) .
Отличительной конструктивной особенностью версий рентгеновского аппарата РАП 100-10 является:
-    прямой выход рентгеновского излучения через бериллиевое окно трубки;
-    необходимо охлаждать анод проточной водопроводной водой с расходом не менее 4л/мин. Возможно использование аппарата с Модулем жидкостного охлаждения ТСНК, например, при отсутствии водопроводной сети.

Дополнительная информация

Область применения:
Использование в рентгеновских лабораториях для контроля (в т.ч. панорамного) тонкостенных сварных соединений сосудов и отливок из лёгких сплавов на основе магния и алюминия, бериллия, неметаллических заготовок и изделий (резина, фторопласт, углерод, дерево, пластик), электронных компонентов с креплением излучателя за кольцевые ручки. Крепление непосредственно за алюминиевый корпус излучателя не рекомендуется.
Рекомендуется применять на специальных штативах.

Номограммы для просвечивания алюминия.
Пленка – D4, свинцовые усиливающие экраны 0,05-0,09мм, фокусное расстояние - 70 см, оптическая плотность почернения Dопт = 2,0. Автоматическая обработка, G135, 26,5oC, 6,5 мин. цикл.
