Камера радиационной защиты АРИОН-20.17.20.08/2 в составе мобильной лаборатории

Камера радиационной защиты АРИОН-20.17.20.08/2 в составе мобильной лаборатории

Назначение

Мобильные лаборатории предназначены для проведения работ по неразрушающему контролю в условиях строительства, эксплуатации и ремонта трубопроводов, технологических объектов и сооружений газовой, нефтеперерабатывающей, атомной и других отраслей промышленности. Использование мобильных лабораторий НК существенно ускоряет процесс контроля и обеспечивает возможность проводить работы и обрабатывать полученные данные в полевых условиях.

Наша компания проектирует специализированные мобильные лаборатории неразрушающего контроля, в состав которых входят камеры радиационной защиты АРИОН. Мобильные лаборатории имеют соответствующую планировку и укомплектованы необходимым оборудованием и вспомогательными принадлежностями для проведения радиографического контроля, а также для последующей обработки и расшифровки снимков. Лаборатории способны работать автономно в отдаленных районах, где нет стационарных источников питания.

Камера радиационной защиты АРИОН-20.17.20.08/2, входящая в состав представленной передвижной лаборатории, предназначена для обеспечения радиационной безопасности персонала при проведении работ с использованием переносного рентгеновского аппарата с максимальным напряжением до 200 кВ. Камера обеспечивает ослабление первичного и рассеянного излучения до безопасных значений в соответствии с действующими нормами. Дополнительная радиационная защита не требуется.

Конструктивное исполнение

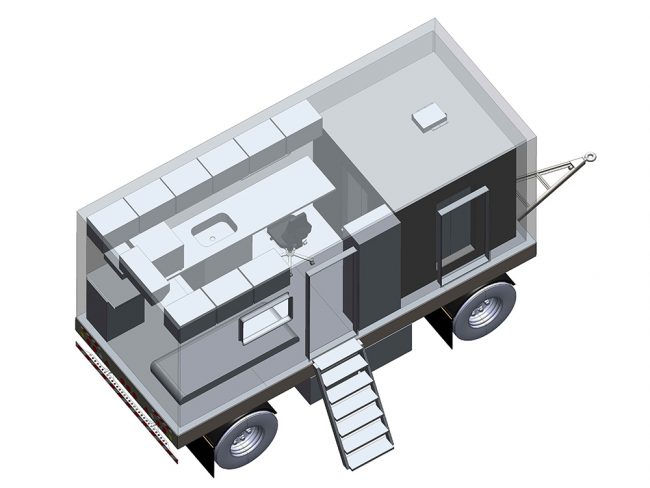

Камера радиационной защиты представляет собой каркасную конструкцию из свинца и стали, размещенную в фургоне (КУНГе) на колесной платформе. Платформа имеет сцепное устройство и может быть отбуксирована непосредственно на участок контроля. Помимо камеры радиационной защиты в модуле фургона имеется помещение, предназначенное для работы дефектоскописта.

На базе мобильной лаборатории можно выполнять полный цикл контроля изделий с габаритными размерами до 600 × 600 × 1000 мм: начиная с загрузки объекта контроля в камеру и экспозиции, до проявки полученных снимков и их расшифровки.

Лаборатория оснащена всем необходимым оборудованием:

1. Камерой радиационной защиты АРИОН-20.17.20.08/2 с манипулятором рентгеновского аппарата;
2. Рабочим местом дефектоскописта с необходимой мебелью, освещением, водоснабжением, вентиляцией, отоплением, системой кондиционирования и автономным генератором электроэнергии на 6 кВт;
3. Рентгеновским аппаратом постоянного тока с напряжением до 200 кВ;
4. Проявочной машиной Duerr XR24;
5. Системой неактиничного освещения;
6. Негатоскопом светодиодным серии «Гелиос»;
7. Денситометром-яркомером XRS-4400 с поверкой ГосЦСМ.

По запросу заказчика лаборатория может быть укомплектована дополнительным оборудованием и принадлежностями.

Камера радиационной защиты АРИОН-20.17.20.08/2

Камера радиационной защиты АРИОН-20.17.20.08/2 оснащена системой вытяжной вентиляции, блокировкой самопроизвольного открывания двери, а также блокировкой включения рентгеновского аппарата при открытой двери. Внутри и снаружи камеры установлены кнопки для аварийного отключения рентгеновского аппарата. Для световой сигнализации наличия/отсутствия рентгеновского излучения предусмотрены лампа-вспышка и табло «Рентгеновское просвечивание».

В камере предусмотрены две автоматизированные двустворчатые двери для загрузки объектов контроля и размещения на них пленки / запоминающих пластин. Рентгеновский аппарат располагается горизонтально, регулировка по высоте осуществляется оператором с панели управления. Имеется индикация высоты расположения рентгеновского аппарата.

Заказать мобильную лабораторию, оснащенную камерой радиационной защиты, можно, оставив заявку на сайте или связавшись с нашими специалистами по телефону 8-800-505-66-57. Лаборатория также может быть укомплектована оборудованием для проведения других видов неразрушающего контроля. При изготовлении передвижной лаборатории мы учитываем все пожелания заказчика по внутренней отделке, планировке и оснащению.
