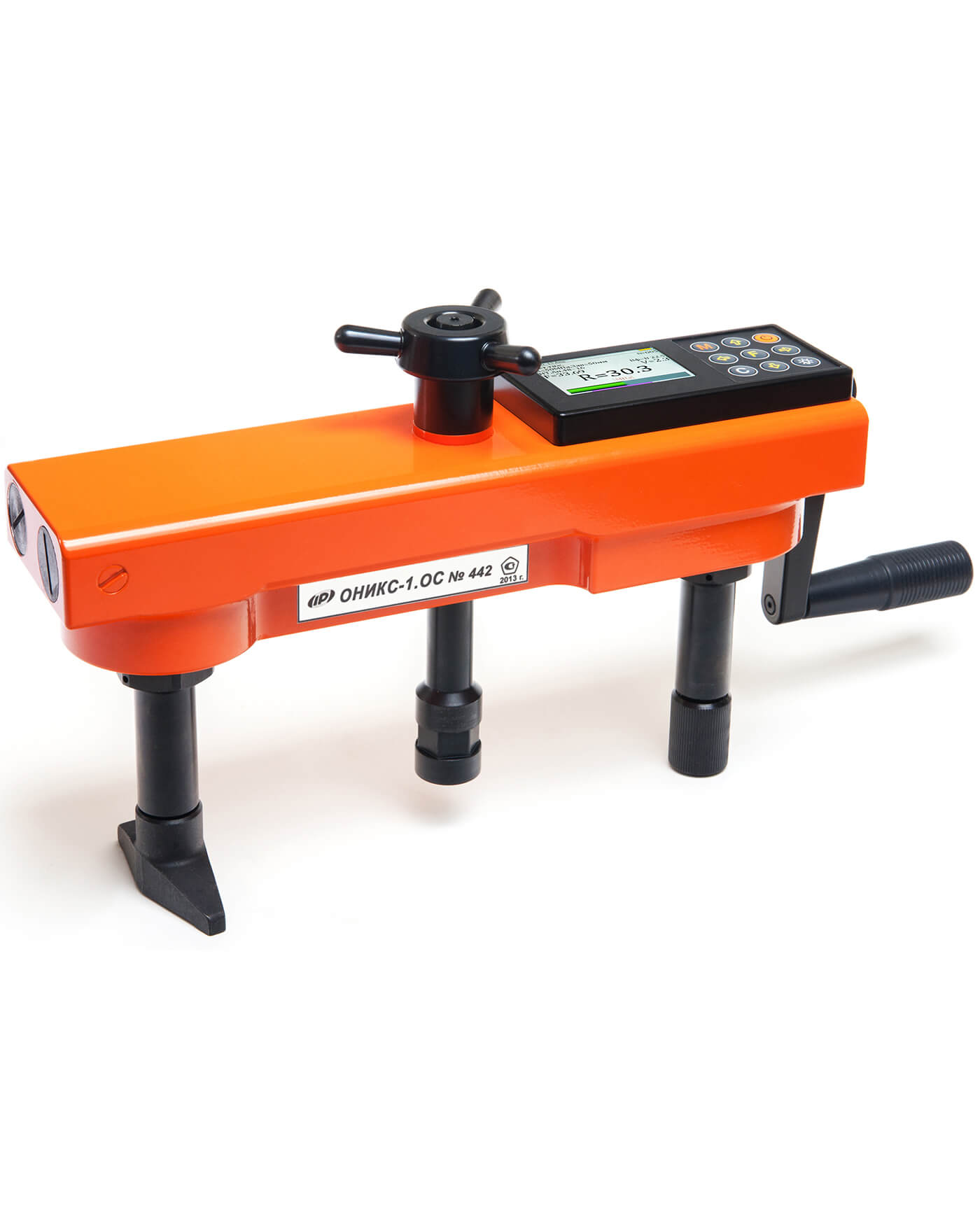

ОНИКС-1.ОС.100 — портативный электронный измеритель прочности бетона методом отрыва со скалыванием (вырыва анкера) по ГОСТ 22690, исполнение с предельной нагрузкой до 100,0 кН и рукояткой для ручного нагружения. Прибор предназначен для технологического контроля монолитного и сборного железобетона, обследования зданий и сооружений, а также для уточнения градуировочных характеристик ударно-импульсных и ультразвуковых приборов.

Назначение и область применения

• Определение прочности и класса бетона методом отрыва со скалыванием на строительных объектах и при экспертизе конструкций.

• Установление и корректировка градуировочных зависимостей для косвенных методов (ударный импульс, ультразвук).

• Работа в диапазоне температур от −20 °С до +40 °С, влажность до 90% (без конденсата), атмосферное давление 84–106,7 кПа.

Принцип работы

Принцип работы прибора заключается в создании и измерении усилия вырыва анкера из тела бетона. Анкер устанавливается в предварительно подготовленный шпур или бетонируется при изготовлении конструкции. Затем анкер соединяется тягой с гидропрессом, с помощью которого осуществляется его вырыв из тела бетона. В процессе нагружения пресса усилие на анкере растёт до экстремального значения, при котором происходит вырыв фрагмента бетона, после чего усилие падает до нуля. Электронный блок автоматически отслеживает процесс нагружения и запоминает экстремальные точки разрушения бетона.

Режимы работы и функции

В приборе предусмотрены следующие режимы работы: автоматический, с запуском измерений по задаваемому пороговому уровню усилия и с автоматическим поиском экстремума, с возможностью фиксации результата вручную по нажатию кнопки; единичные измерения; серия измерений от 2 до 5 с вычислением средней прочности и максимального отклонения.

Главное меню позволяет выбрать материал (бетон тяжёлый, бетон лёгкий или другие материалы с индивидуальными названиями), типоразмер анкера по рабочей глубине заделки (35 мм для диаметра 16 мм или 48 мм для диаметра 24 мм), параметры материала (вид твердения, крупность заполнителя, калибровочные коэффициенты), установки (количество замеров в серии, размерность прочности, скорость нагружения), сервисные функции.

Пункт меню «Вид твердения» позволяет учитывать при помощи поправочного коэффициента влияние на прочность условий твердения бетона: нормальное твердение (НТ) или тепловая обработка (ТО). Пункт меню «Заполнитель» позволяет корректировать результат измерений в зависимости от крупности заполнителя: ≤50 или >50 мм. Пункт меню «Калибров. коэф.» предназначен для установки индивидуальных градуировочных коэффициентов, а также для просмотра значений коэффициентов m2,m3m_2, m_3m2​,m3​.

Пункт меню «Количество замеров» позволяет установить количество измерений в серии измерений (от 1 до 5). Пункт меню «Размерность» предоставляет возможность выбора индикации размерности прочности в МПа или кг/см². Пункт меню «Скорость нагружения» предназначен для установки предельных значений графического индикатора скорости нагружения, указывающих минимально и максимально допустимые скорости нагружения для обеспечения плавного увеличения нагрузки.

Сервисное меню позволяет контролировать усилие, развиваемое гидропрессом (подпункт «Калибровка»), просматривать содержимое архивной памяти измерений, просматривать информацию о ресурсах памяти и полностью очищать её от ранее сохранённых результатов, просматривать информацию о напряжении источника питания, устанавливать или корректировать дату и время, выбирать русский или английский язык текстовых сообщений, изменить тему цветовой гаммы дисплея, задавать интервал времени (от 5 до 30 мин), по истечении которого прибор самостоятельно отключится, если пользователь забыл его выключить, получить информацию о произошедших перегрузках прибора, просмотреть общие краткие сведения о приборе и о производителе прибора.
